ABB变频器的接线端子有许多,因此在接线过程涉及多个步骤和注意事项,以下是根据ABB变频器的一般特性和接线规范整理的详细接线指南:
一、准备工作
阅读说明书:在接线之前,务必详细阅读ABB变频器的使用说明书和接线图,了解各个接线端子的功能、接线方式和电气参数。
检查设备:确认ABB变频器及其附件(如电源线、控制线等)完好无损,无破损、变形或松动现象。
断开电源:在接线之前,确保已断开电源,并挂上“禁止合闸”的警示牌,以防止意外触电。
二、接线步骤
1. 电源接线
连接电源线:将电源线连接到ABB变频器的电源输入端子(通常为R、S、T或L1、L2、L3),确保相序正确。
接地线:将接地线连接到变频器的接地端子(通常为PE或接地符号),确保接地良好,以防止漏电和触电事故。
2. 控制接线
模拟量输入/输出接线:根据需要,将模拟量输入信号(如速度给定、压力等)连接到变频器的模拟量输入端子(通常为AI+和AI-)。
将模拟量输出信号(如频率反馈、电流反馈等)连接到变频器的模拟量输出端子(通常为AO+和AO-)。
数字量输入/输出接线:
将数字量输入信号(如启动、停止、复位等)连接到变频器的数字量输入端子(通常为DI1、DI2等)。
将数字量输出信号(如运行指示、故障报警等)连接到变频器的数字量输出端子(通常为DO1、DO2等)。
继电器接线:
如需使用变频器内部的继电器,将其连接到相应的继电器输出端子(通常为RLY1、RLY2等)。
3. 通讯接线(可选)
连接通讯电缆:如需要远程监控或控制变频器,可将通讯电缆连接到变频器的通讯端子(如RS485、以太网等)。
配置通讯参数:在变频器内部设置相应的通讯参数(如波特率、数据位、校验位等),确保与上位机或PLC的通讯正常。
三、接线注意事项
颜色区分:ABB变频器的接线端子通常会根据功能不同而采用不同颜色进行区分,如模拟量输入/输出端子、数字量输入/输出端子等。在接线时,务必按照说明书中的颜色标识进行接线。
跳线设置:部分接线端子出厂时已做过跳线,一般情况下不适用特殊功能时请保持原厂跳线不变。如需更改跳线设置,请务必按照说明书中的指示进行操作。
接线紧固:在接线时,务必确保接线端子紧固可靠,防止松动或脱落导致故障。
电气隔离:在接线过程中,应注意电气隔离,避免不同电压等级的电路相互干扰或短路。
检查与测试:接线完成后,应仔细检查接线是否正确、牢固,并使用万用表等工具进行电气参数测试,确保接线无误。
四、接线示例

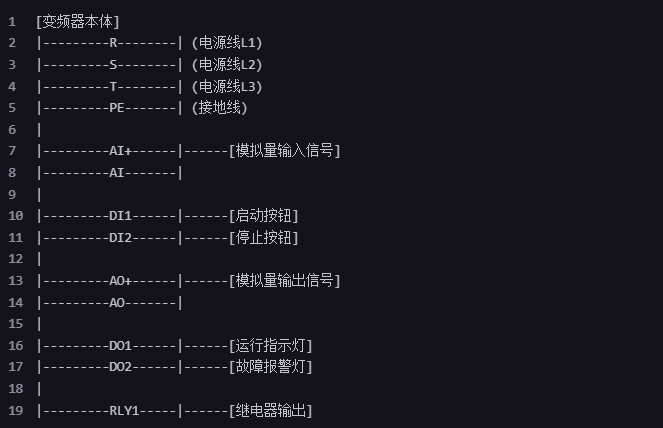

以下是一个简单的ABB变频器接线示例图(仅供参考):
请注意,上述示例图仅为简化表示,实际接线时应根据ABB变频器的具体型号和接线图进行。
综上所述,ABB变频器的接线过程需要仔细阅读说明书、检查设备、断开电源,并按照电源接线、控制接线和通讯接线的步骤进行。在接线过程中,应注意颜色区分、跳线设置、接线紧固、电气隔离和检查与测试等注意事项。
