ABB 机器人 OmniCore E10 控制柜的接线和相关接口说明如下：
接口概述

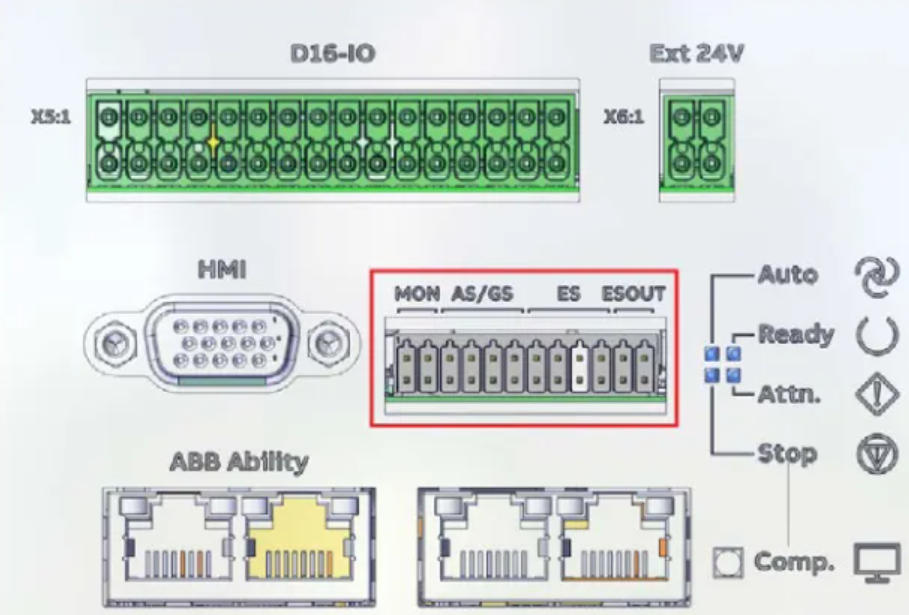

OmniCore E10 控制柜的主要接口包括电源输入端连接器 X0、电机连接器 X1、机械臂信号连接器 X2、数字 I/O 接口 X5、客户可选电源输入 X6、HMI 连接器 X4、客户安全接口 X9 等。
接线说明
电源接线：控制柜采用单相 220V 电源输入，通过电源输入端连接器 X0 连接电源。连接时需确保电源电压在额定范围内，并按照正确的极性进行连接。
电机接线：使用电机连接器 X1 连接机器人本体的电机电缆，确保电机电缆的各相接线正确，以保证电机的正常运转。
I/O 接线
数字输入（DI）接线：将外部开关（如按钮）一端连接到 IO 模块的 DI 端子（如 “DI1”），另一端连接到控制柜提供的 0V（GND）端子。
数字输出（DO）接线：将执行器（如继电器线圈）一端连接到 DO 端子（如 “DO1”），另一端连接到外部 24V 电源的正极，外部电源负极连接到控制柜 GND。
模拟 IO 接线：根据传感器或执行器的类型，将其输出线连接到相应的 AI 或 AO 端子，并设置跳线选择电压 / 电流模式。
安全接口接线
急停回路（ES）接线：ES1+/ES2 + 连接外部紧急停止输入端的安全回路高压侧，ES1-/ES2 - 连接安全回路低压侧，24V_CH1/2 为控制器提供的 24V 电源，仅供停止开关使用，0V_CH1_CH2 为电源参考接地。

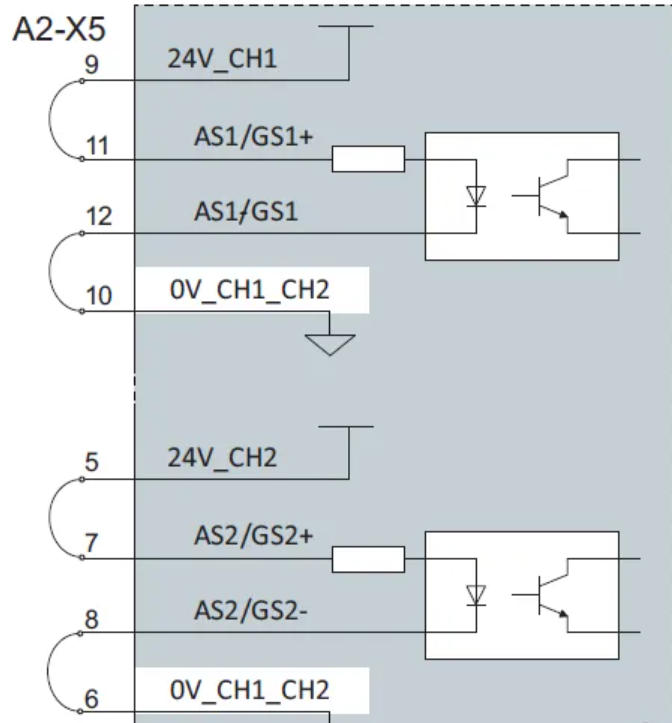

自动停止 / 通用停止（AS/GS）回路接线：AS1/GS1+、AS2/GS2 + 连接到 24V 电源，AS1/GS1-、AS2/GS2 - 连接到 24V 电源的参考接地，24V_CH1/2 为控制器提供的 24V 电源，0V_CH1_CH2 为电源参考接地。
接口详细说明
数字 I/O 接口 X5：E10 控制柜自带 16 数字输入和 8 数字输出接口，通过该接口可连接传感器、执行器等外部设备，实现开关量信号的输入输出控制。

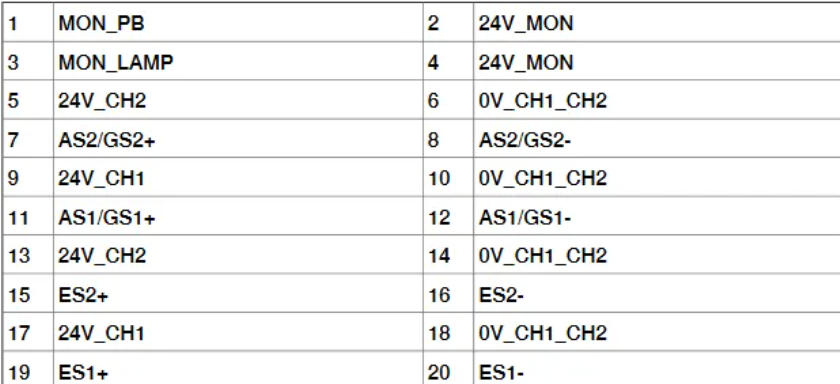

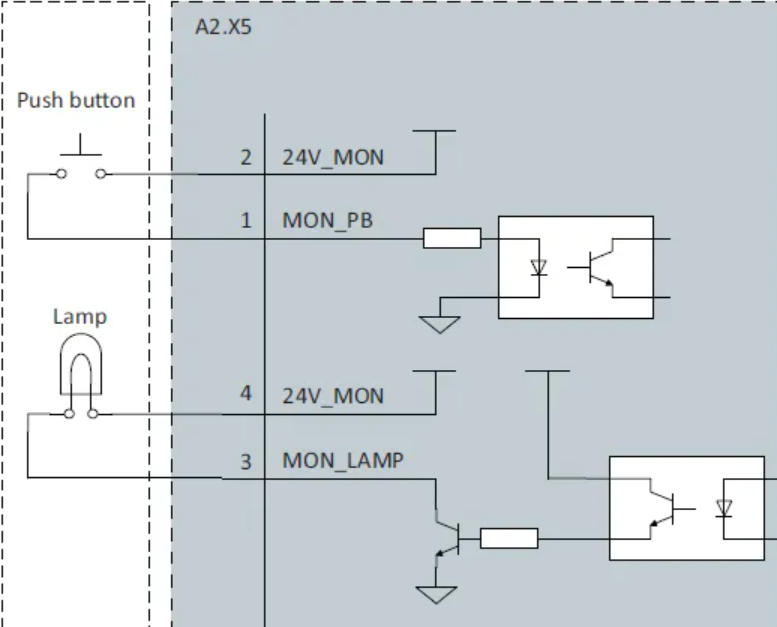

客户安全接口 X9：该接口分为电机启动与指示灯状态、AS/GS - 自动停止 / 通用停止回路、ES 急停回路、急停状态输出四部分。其中，MON_PB 为 “电机通电” 按钮输入接口，MON_LAMP 为 “电机开启” 指示灯输出接口；AS/GS 回路用于连接外部安全围栏等安全装置；ES 回路用于连接紧急停止开关。
HMI 连接器 X4：用于连接机器人示教器，实现对机器人的手动操作和编程调试等功能。
Gofa 机器人是 ABB 的协作机器人，其控制柜的电流电压等相关问题如下：
电源电压要求：Gofa 机器人控制柜的电源输入通常为单相 220VAC，电压波动范围一般要求在额定值的 ±10% 以内，频率为 50Hz。例如，Gofa 5、Gofa 10 和 Gofa 12 等型号的机器人，其控制柜在正常工作时需要稳定的 220V 电源供应，以确保机器人的各个部件能够正常运行。
电流要求：Gofa 机器人控制柜的电流需求根据具体型号和配置有所不同。从机器人末端接口来看，Gofa 末端提供的 CP（customer power）接口支持最大电流 2A，CS（customer signal）接口最大支持 0.5A。而控制柜的整体输入电流，一般在设备的铭牌或技术规格书中会有明确标注，在接线时需要确保供电线路能够提供足够的电流，并且要根据电流大小选择合适的导线规格。
接线注意事项
电源接线：将电源线的一端连接到控制柜的电源输入接口 X0，另一端连接到外部电源插座。连接时需注意电源的极性和电压等级，确保连接正确无误。
电机接线：使用电机连接器 X1 连接机器人本体的电机电缆，电机电缆的各相接线要正确对应，以保证电机的正常运转。
信号接线：Gofa 机器人末端的 CS 和 CP 接口通过本体连接到控制柜的 X2 端口，在进行信号接线时，要根据设备的需求和接口的定义，将相应的信号线连接到 X2 接口的对应引脚。
